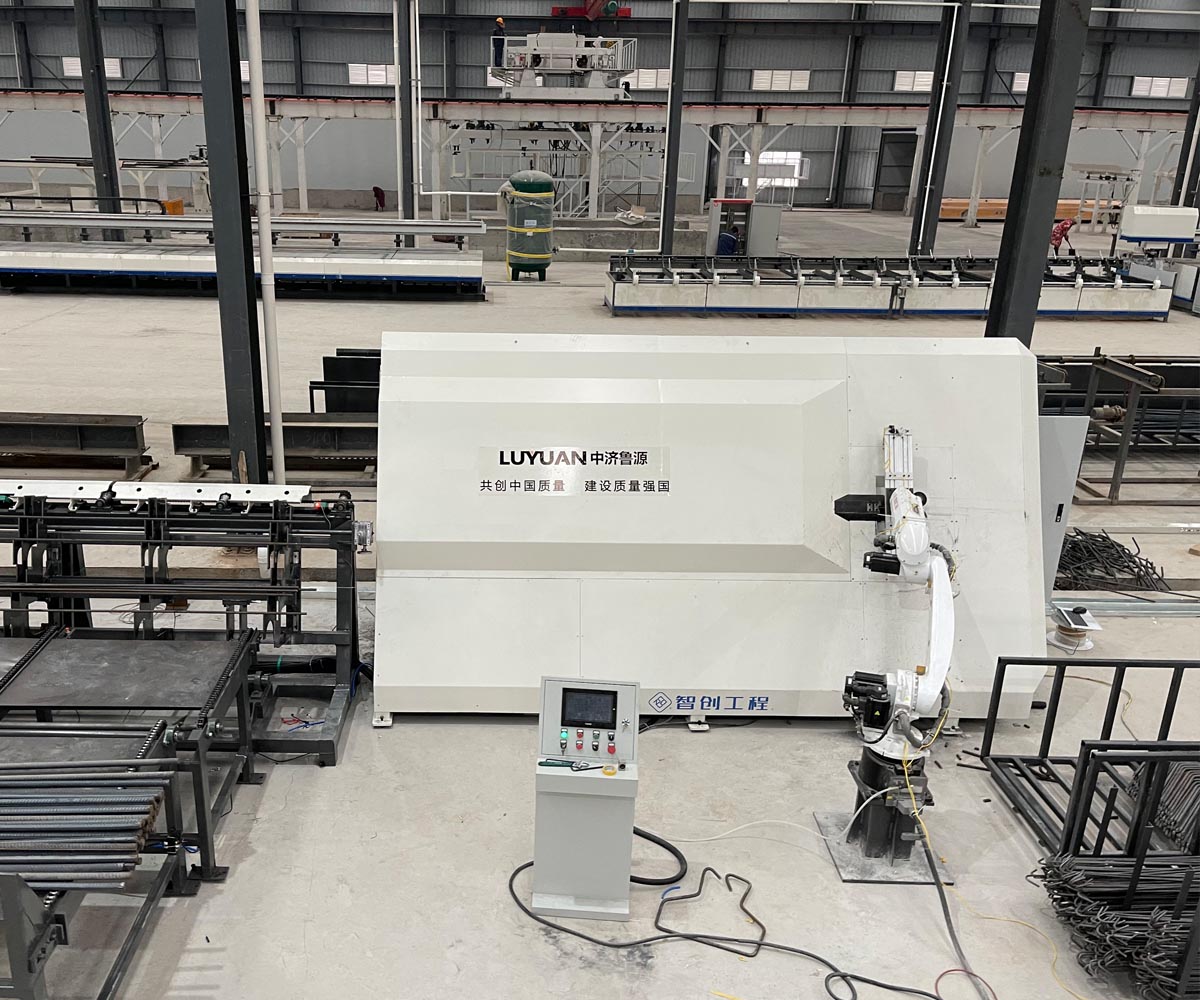

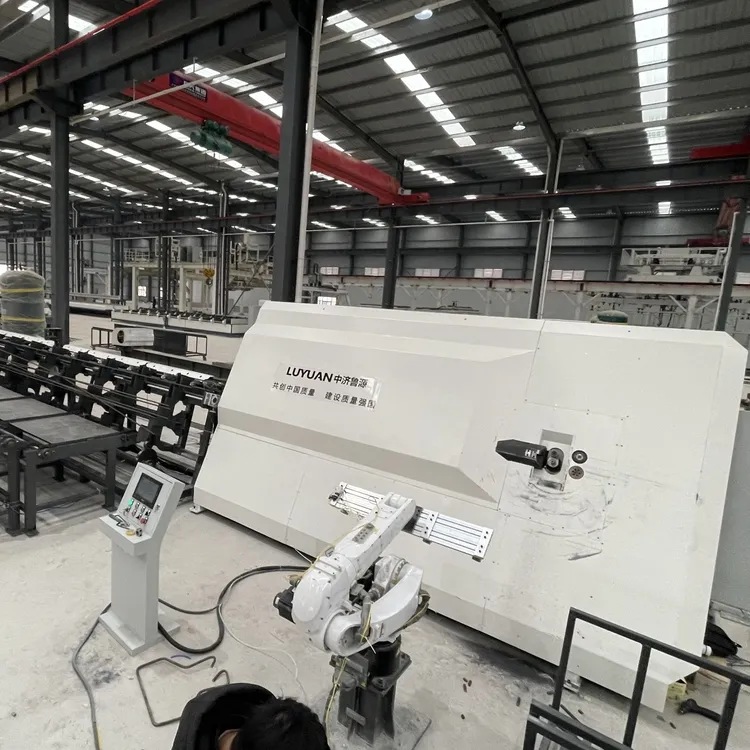

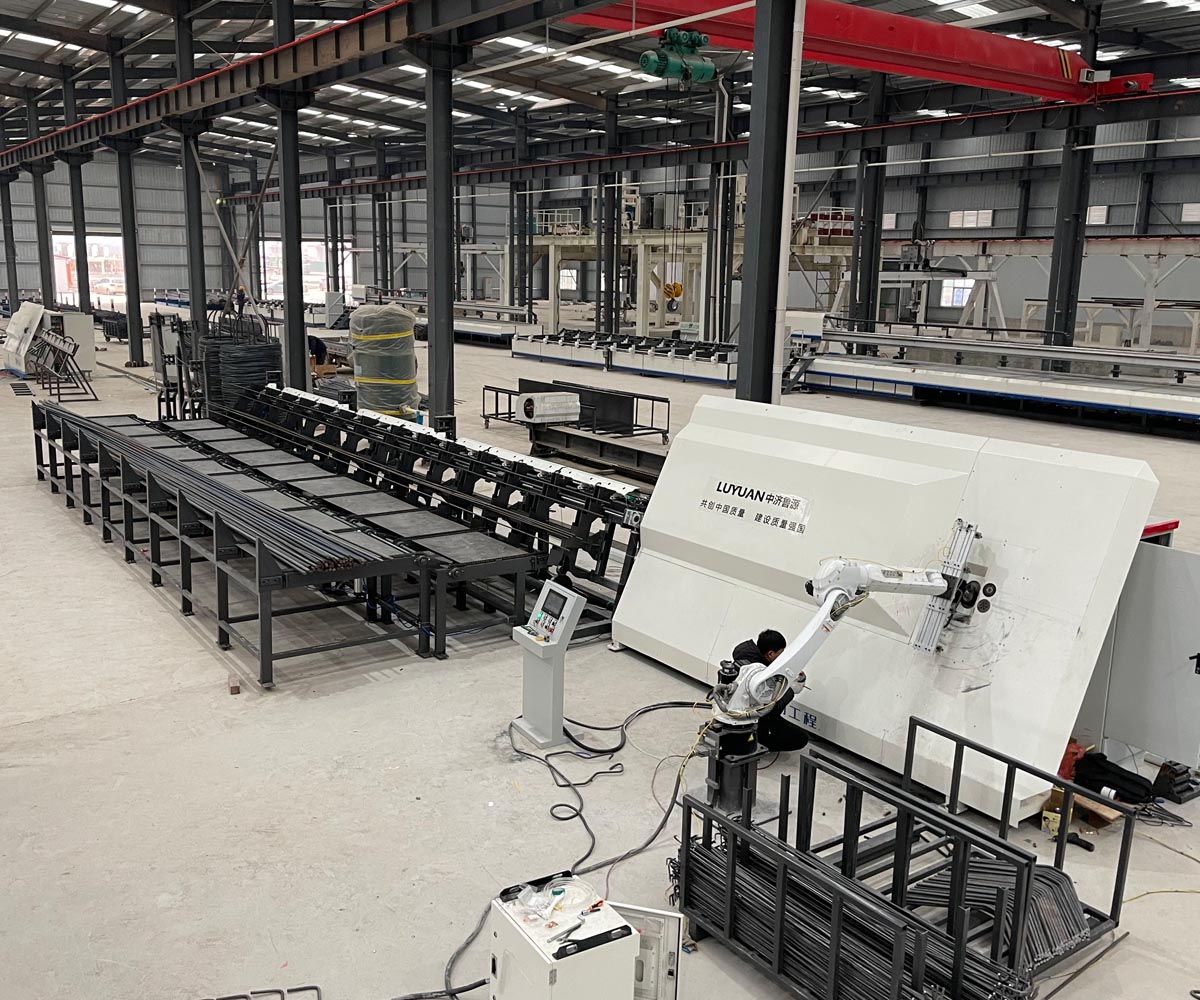

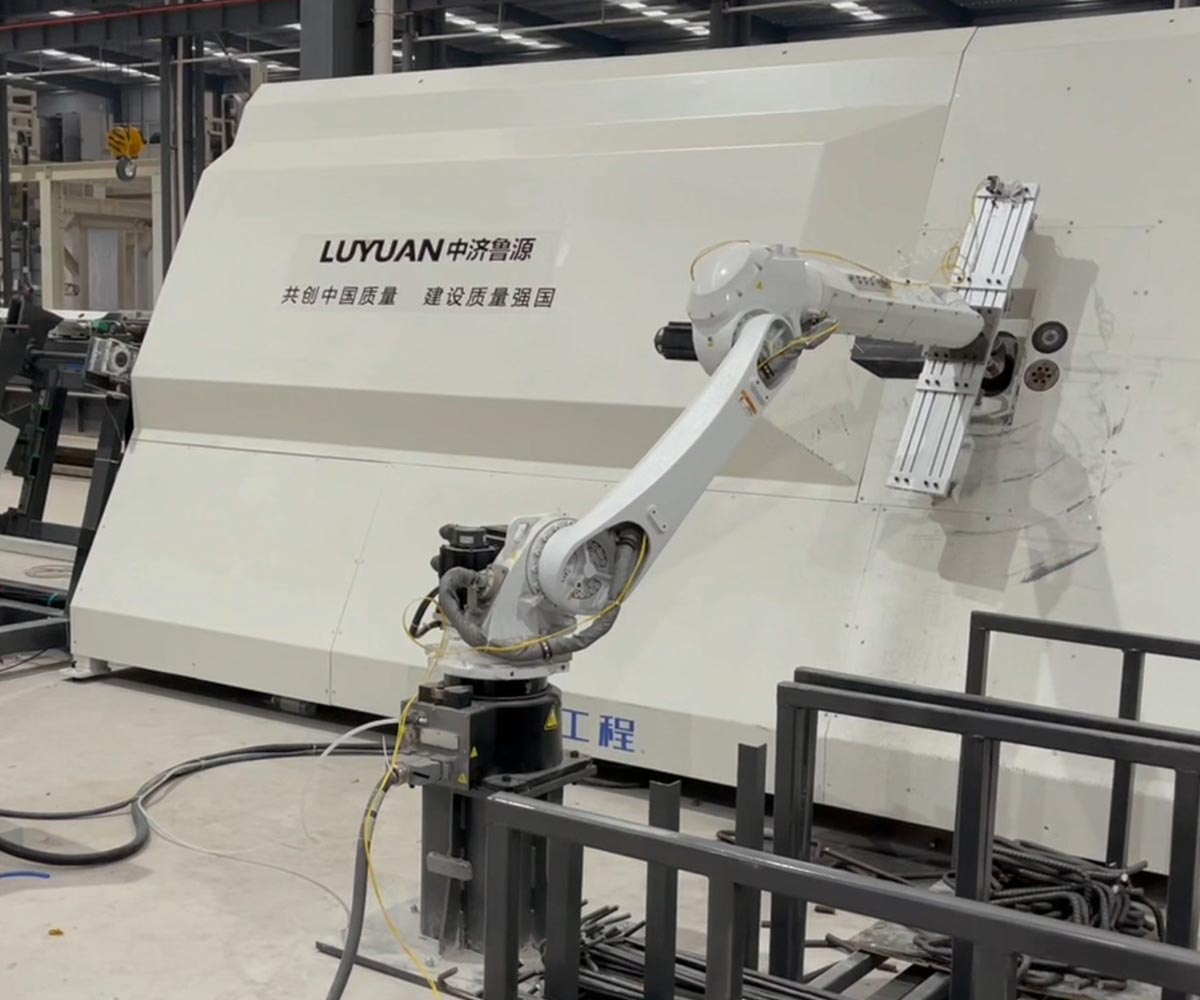

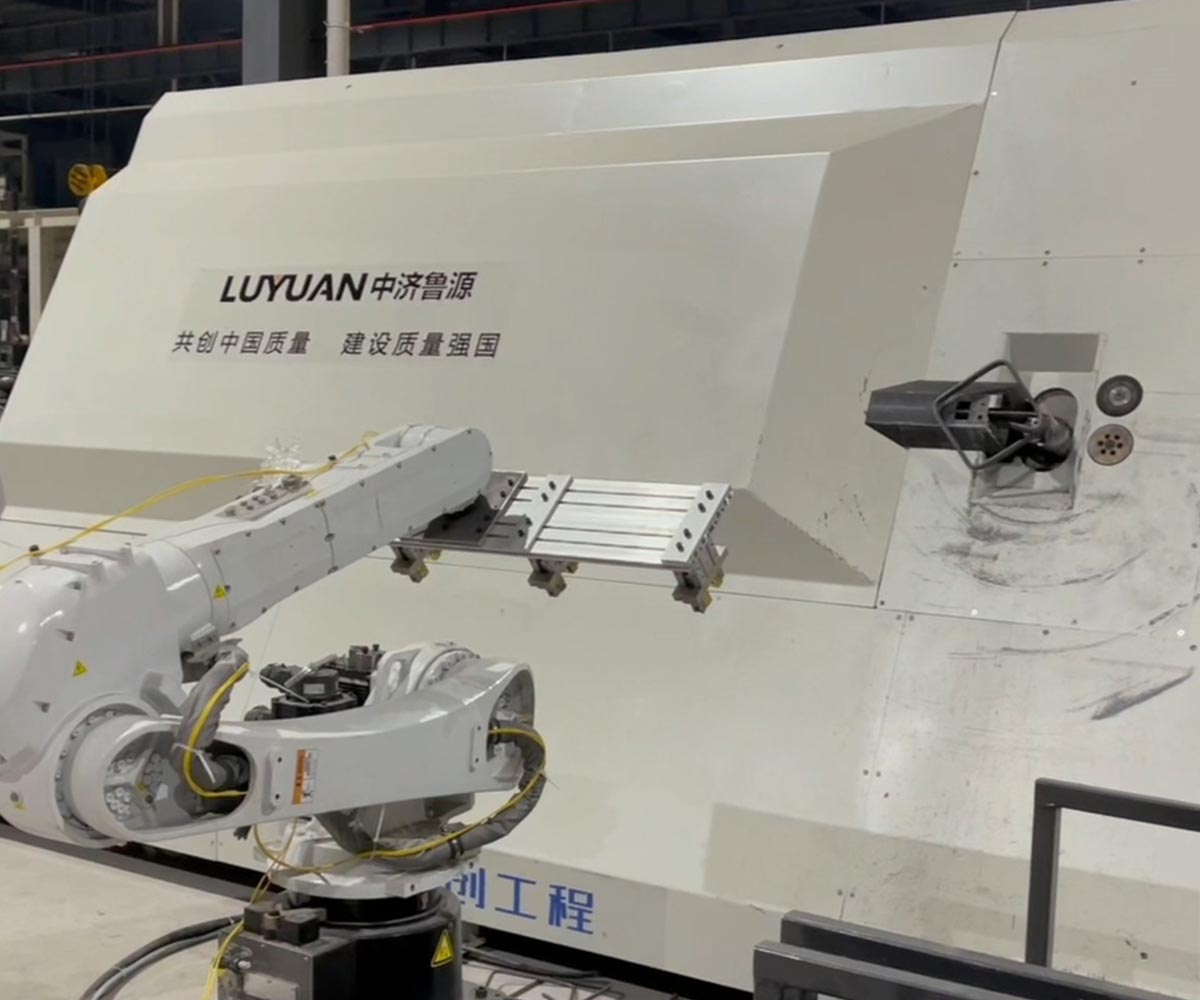

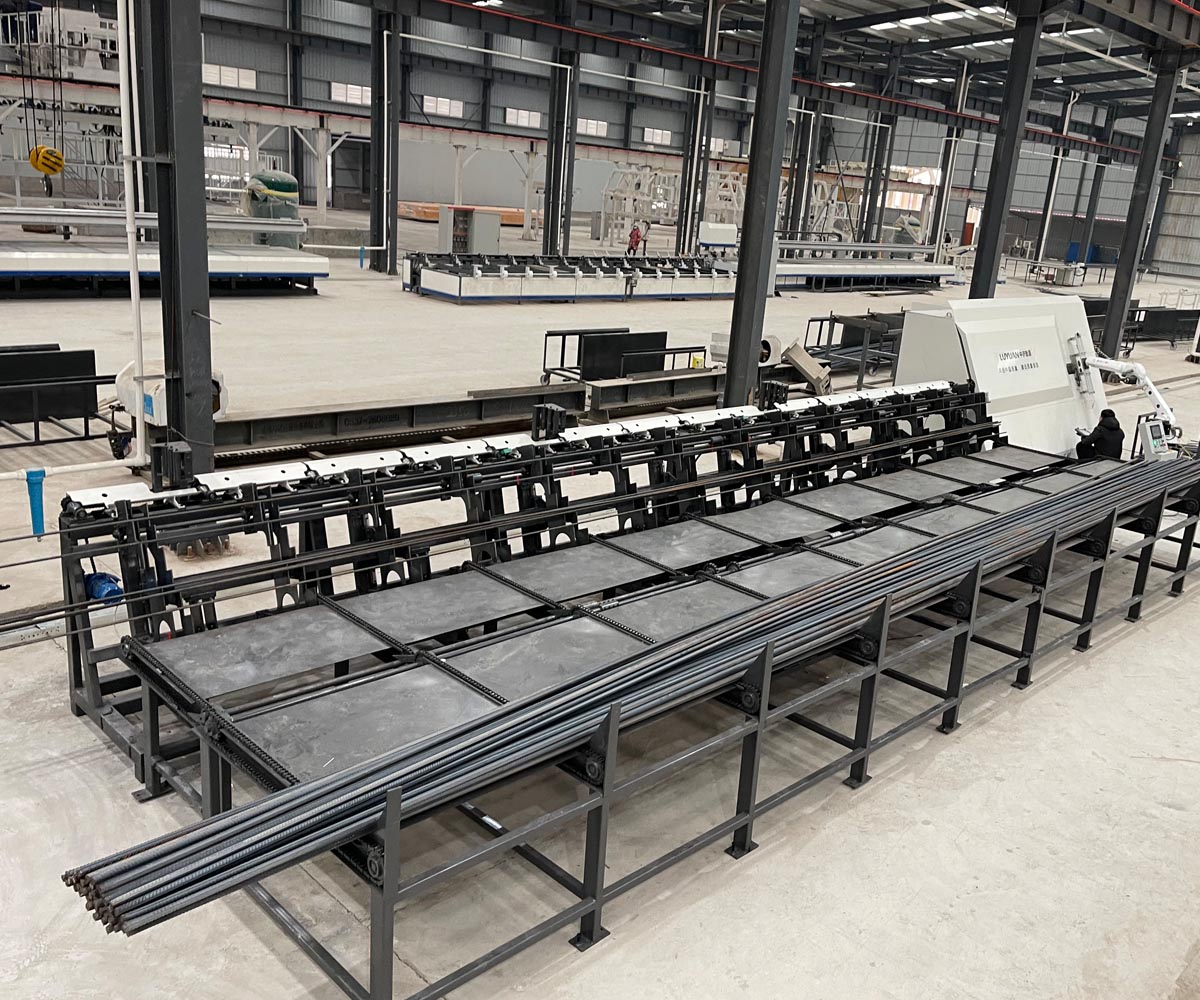

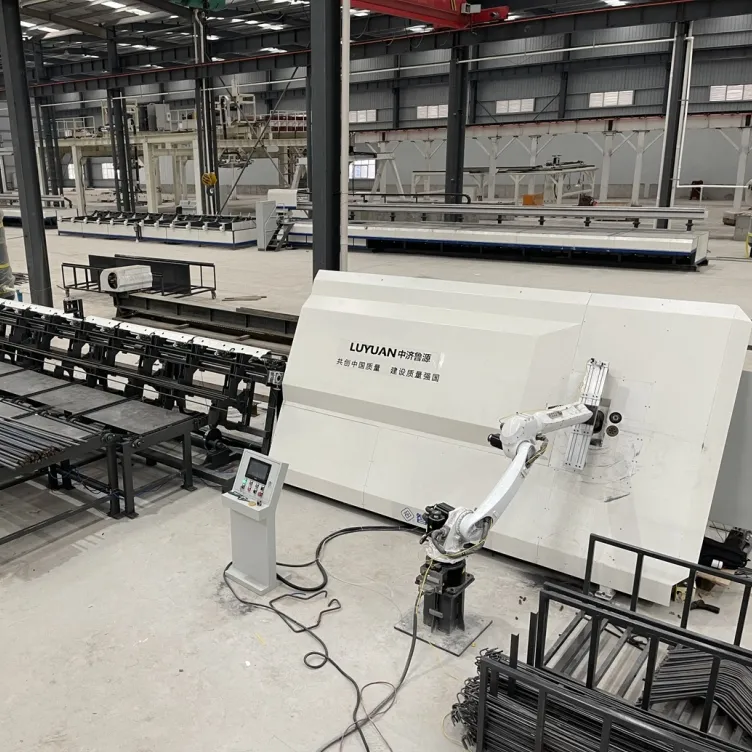

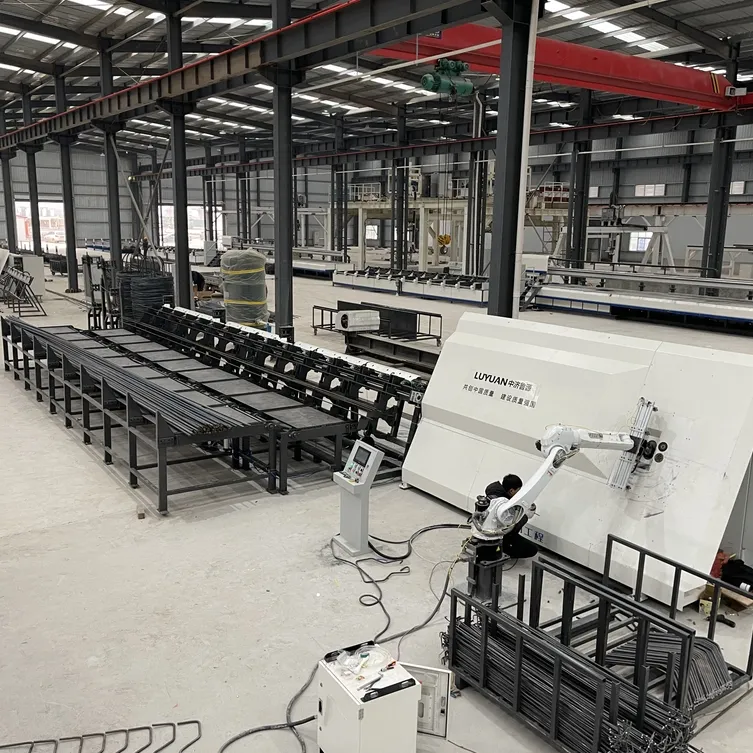

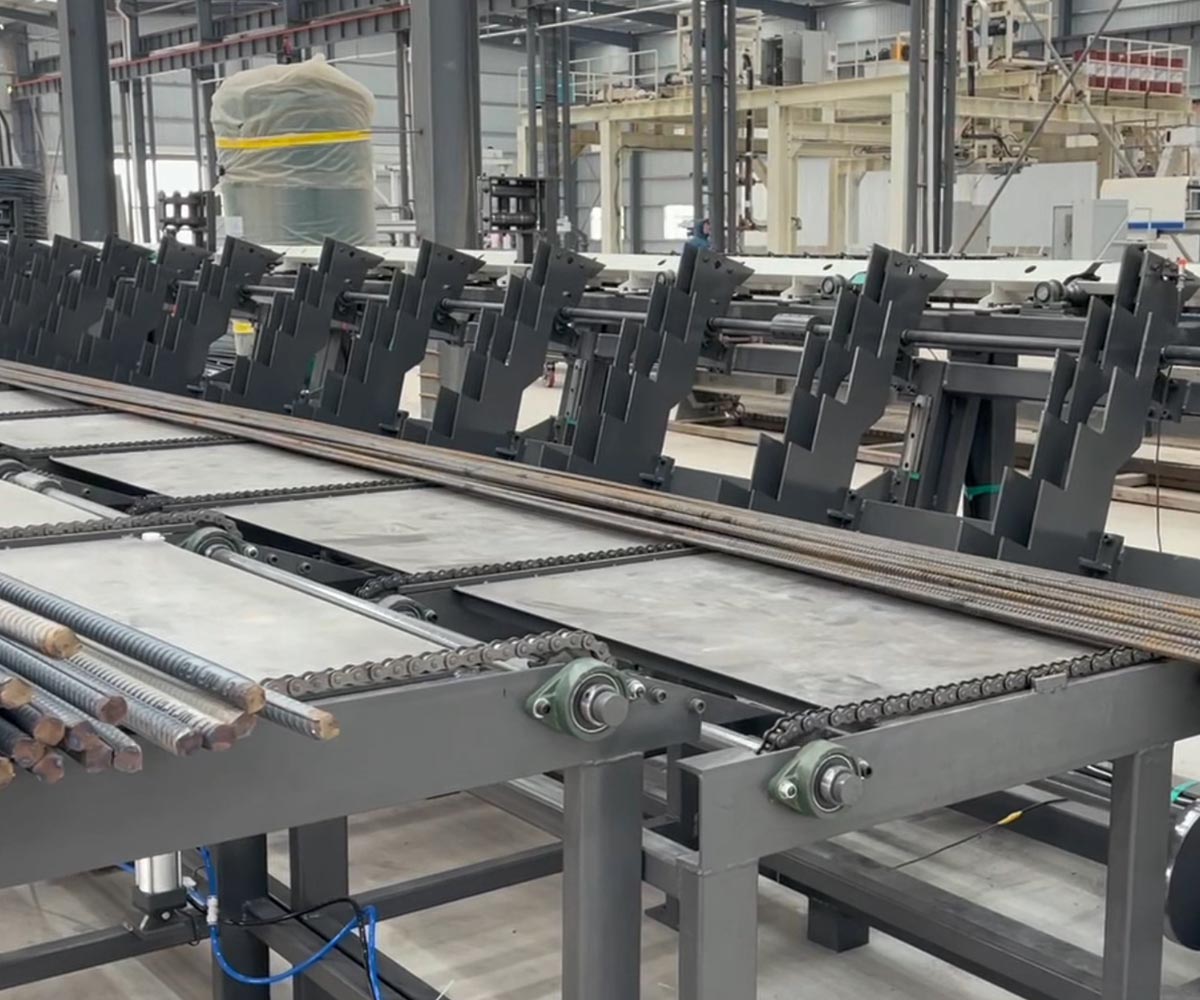

Automatski stroj za savijanje čelične trake

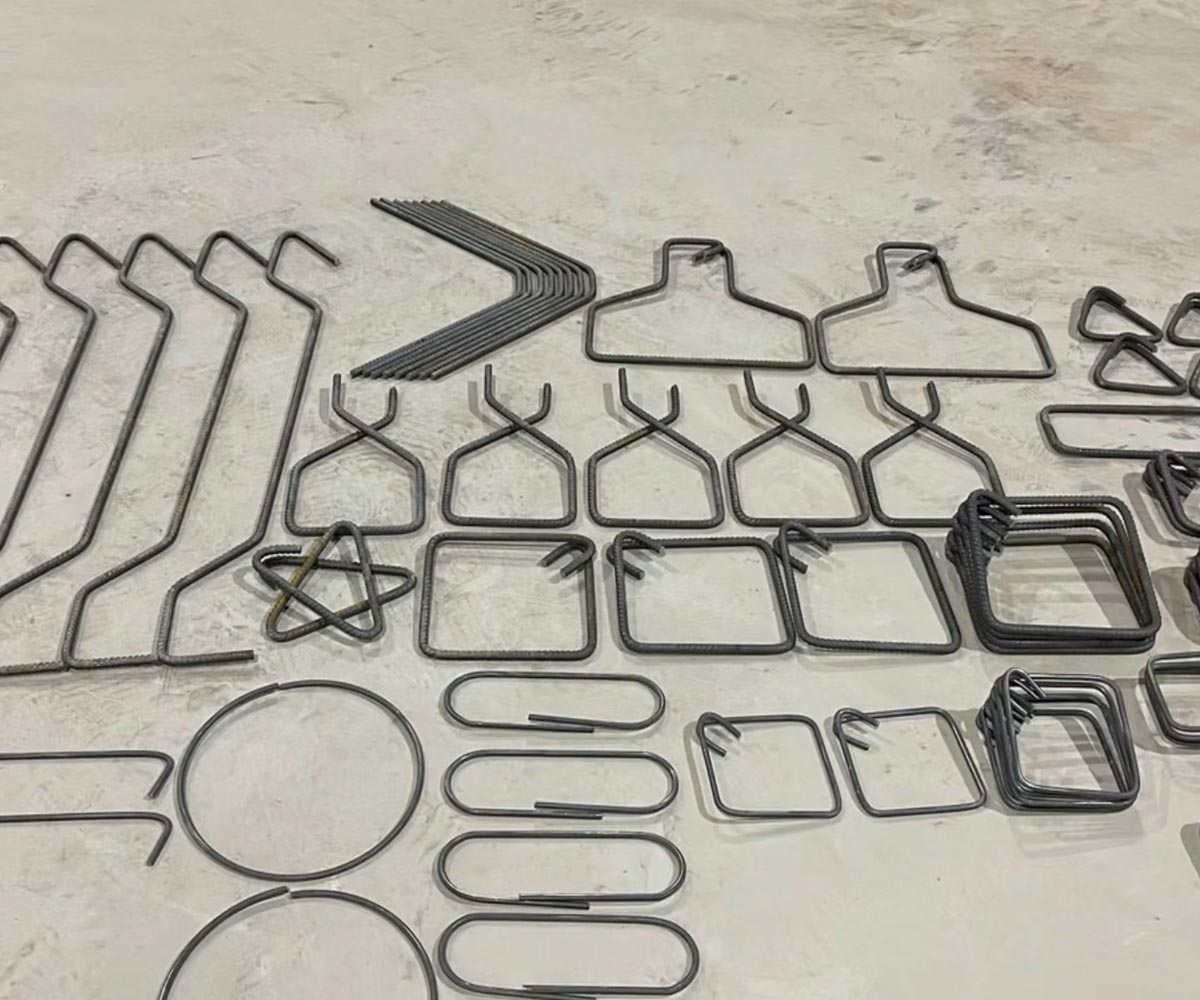

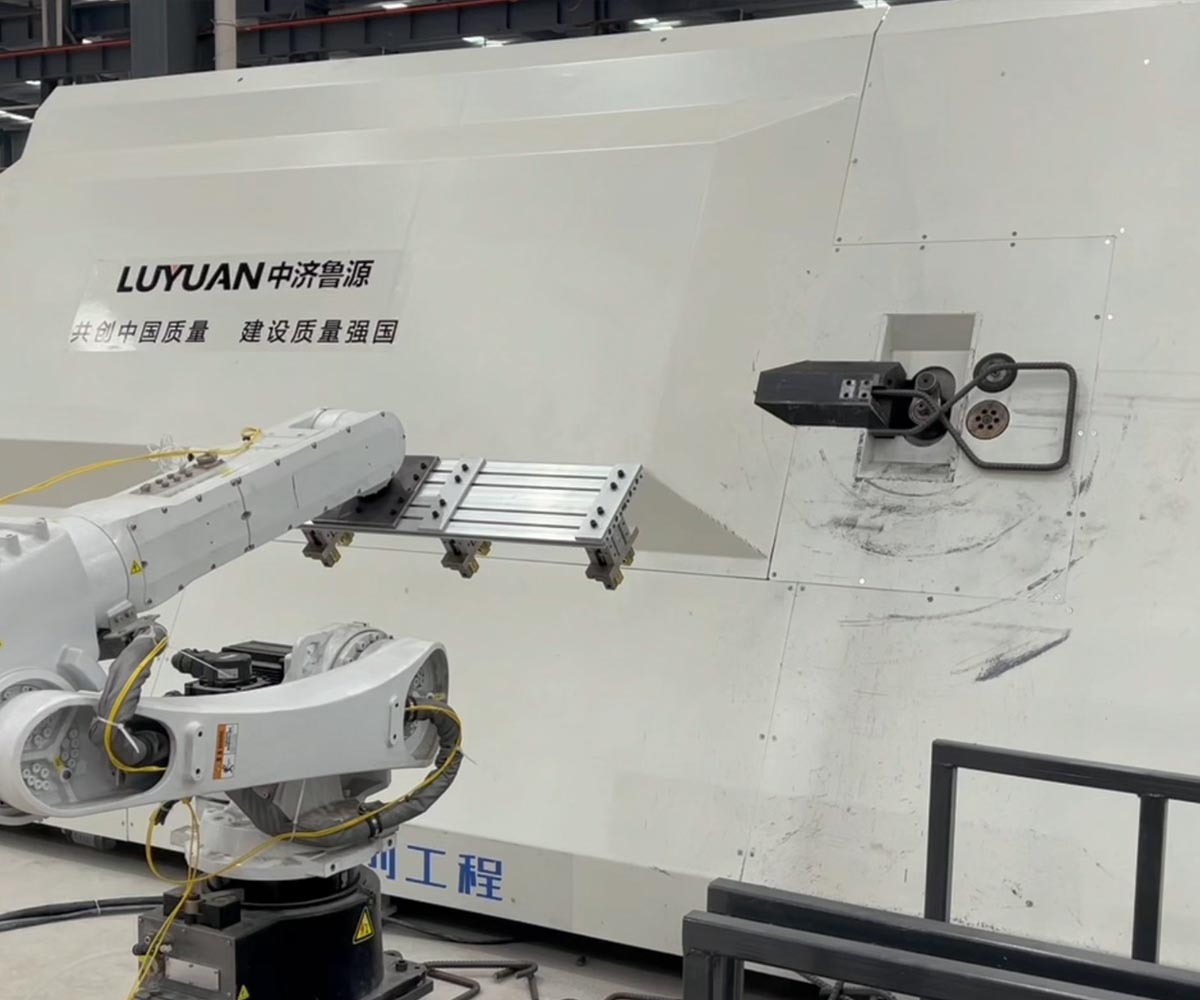

Kao što je prikazano na slici, (a) je dizajniran za obradu čeličnih bar proizvoda. Ovaj oblik obrade složeniji je u preradi čeličnih šipki, jer uključuje preokret torzije. Kao što je prikazano na slici (b), čelična šipka uvrnuta je u oblik figure silom interakcije između uvijanja kandže i čelične trake. Da bi se šipka oblikovala u oblik prikazan na slici (a), torzijska kandža mora se okrenuti ispod šipke kako bi savila traku, što se postiže kretanjem pokretne ploče. Specifični postupak je: A, ploča aktivnosti kreće se prema vertikalnoj strani papira, što je uglavnom kako bi se spriječilo da ploča aktivnosti uspostavi kontakt sa čeličnom šipkom pri kretanju prema gore i dolje. B. Pokretna ploča se pomiče prema gore sve dok se cijela pomična ploča ne nalazi iznad čelične šipke. C, ploča aktivnosti pomiče se prema vanjskom papiru, ovaj postupak je obrnuti postupak koraka 1. d, pomični disk se okreće, u to se vrijeme os nalazi iznad čelične šipke, a kandža za uvijanje je ispod čelične šipke. Nakon dovršetka gornja četiri koraka, čelična šipka može se saviti prema gore, a čelična šipka savijena je u oblik prikazan na slici (c). Konačno, ista se metoda koristi za obnavljanje položaja torzijske kandže na slici (b), a obrada na slici (b) može se ponovno dovršiti kako bi se dobila produkt čelične trake kao što je prikazano na slici (a). Tijekom cijelog procesa, kandža za uvijanje uvijek se kreće oko osi.
